Вихретоковый сепаратор для сортировки цветных металлов и неметаллов

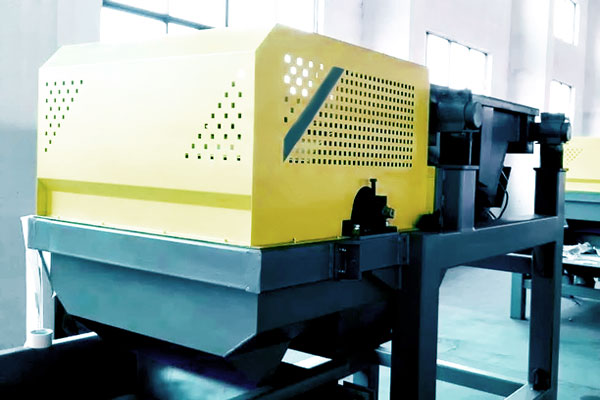

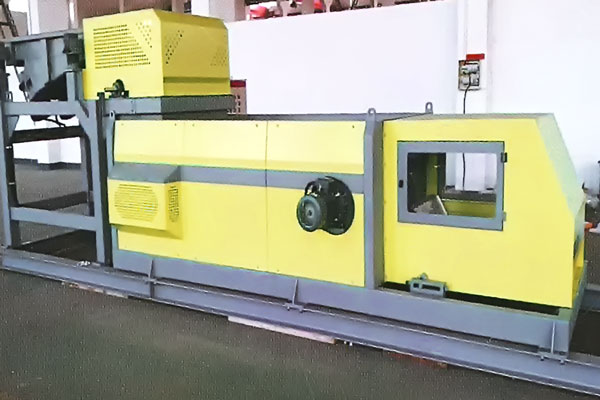

Внешний вид вихретокового сепаратора

Сортировочная машина для выделения включений цветных металлов и неметаллических материалов. Подходит для сортировки металлов низкой плотности и высокой проводимости таких как медь, алюминий и подобных. Также сепаратор подходит для сортировки непроводящих материалов таких как пластмассы, резина, композиты, керамика и т.п.

Вихретоковый сепаратор для отделения цветных металлов и неметаллических материалов

Сферы применения вихретоковых сепараторов

Металлургические комбинаты: регенерация отходов металлургических комбинатов
Завод по переработке лома цветных и чёрных металлов: удаление неметалла из цветного металла
Предприятия по разборке и утилизации автомобилей: сепарация цветного металла из дробленого материала
Фабрика по утилизация электрического и электронного оборудования: выделение цветных металлов из электронного и электрического лома
Заводы стекольной промышленности: отделение цветного металла при переработке стеклобоя (в бое ликероводочной тары и банок)
Мусоросортировочные линии: извлечение цветных металлов из промышленных и твёрдых бытовых отходов
Утилизация макулатуры: сепарация цветного металла из макулатуры
Другое: другие возможные применения для разделения неметаллических или цветных металлов

Особенности вихретоковых сепараторов

два типа магнитных системы - эксцентрического и концентрического типов; используются для разных материалов в зависимости от особенностей конкретных задач сепарации;
продуманная система настроек сепаратора позволяет различными способами улучшить качество разделения;
пошаговая регулировка скоростей движения транспортной ленты и вращения магнитного ролика;
регулировка положения и угла наклона сортировочной пластины для достижения максимальной производительности сортировки различных материалов;
использование высококачественного магнитного блока из сплава NdFeB (неодим-железо-бор), собранного по запатентованной технологии, позволяет создавать сильное магнитное поле, в свою очередь, позволяющее сепарацию мелких включений цветных металлов;
использование магнитного блока из сплава NdFeB (неодим-железо-бор) гарантирует длительный срок эффективной работы сортировочной машины;
высококачественный приводной редуктор c регулируемой (с помощью электронного инвертора) скоростью обеспечивает плавность привода для наилучшего соответствия разным размерам сортируемого материала;
особенности конструкции сепаратора позволяют производить замену конвейерной ленты без отсоединения привода и магнитного барабана;
вихретоковый сепаратор гибко комбинируется с вибрационными лотками, железоотделителями и т.п. в соответствии с различными характеристиками сортируемых материалов, сокращая необходимость инвестиций.

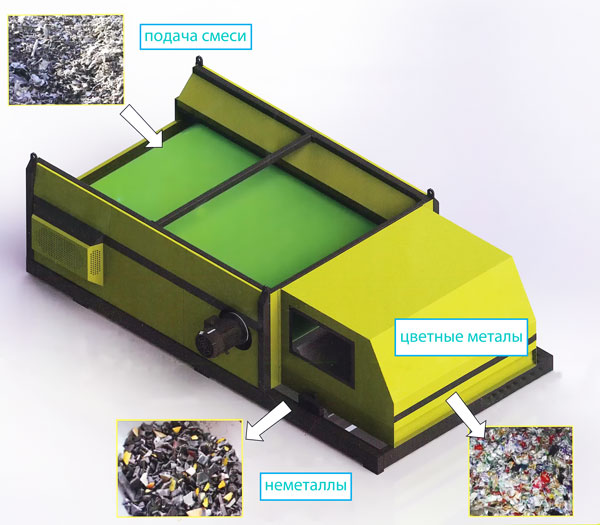

Конструкция и принцип работы вихретокового сепаратора

Процесс вихретоковой сепарации основан на двух физическизх явлениях. Первое из них состоит в том, что изменение магнитного поля всегда сопровождается изменением электрического поля. Второе – проводник, по которому проходит электрический ток, порождает магнитное поле.

Вихретоковые сепараторы имеют магнитные системы эксцентрического и концентрического типов (необходимый тип выбирается в зависимости от свойств сепарируемых материалов и характерных для них токопроводящих включений). Такие сепараторы имеют в своём составе кольцевую конвейерную ленту, внутренний магнитный ротор переменной полярности, быстро вращающийся внутри неметаллического барабана.

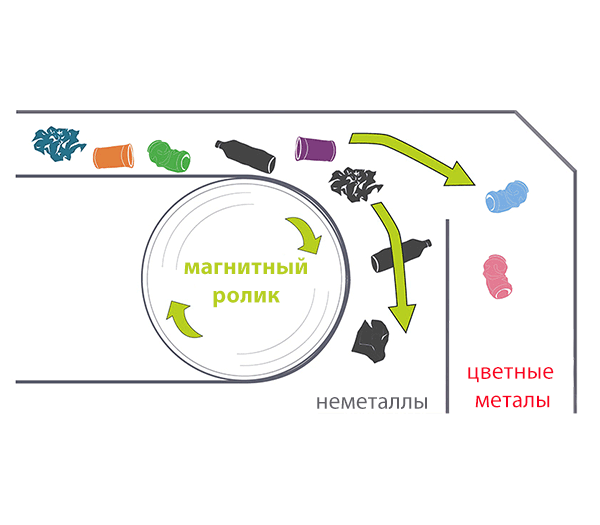

Исходный материал конвейерной лентой направляется в рабочую зону магнитного ролика. При вращении магнитного ролика создается вращающееся магнитное поле. Когда частицы цветного металла проходят по барабану, это магнитное поле создает в них вихревые токи, перпендикулярные магнитному потоку переменного поля.

Эти вихревые токи, в свою очередь, порождают магнитное поле, противоположное полю, созданному ротором. В результате взаимодействия этих магнитных полей возникает электродинамическая сила, которая изменяет траекторию движения электропроводящих предметов относительно траектории неэлектропроводящего материала, что и используется для выталкивания частиц через разделитель. Оставшийся материал - пластик, стекло и другие сухие вторичные материалы - просто прокатывается мимо ротора и падает под действием собственного веса, отдельно от вытолкнутых металлических частиц.

Вихретоковый сепаратор обычно сочетается с другим сортировочным оборудованием для достижения высокой чистоты разделения. Поскольку вихретоковые сепараторы имеют в своём составе магнитную систему, перед сортировкой цветных металлов и неметаллических материалов материал, подаваемый в сепаратор, должен быть очищен от сильномагнитных включений. Это необходимо для избежания сильного нагрева магнитных материалов вихревым током.

Таблица со спецификациями вихретоковых сепараторов
